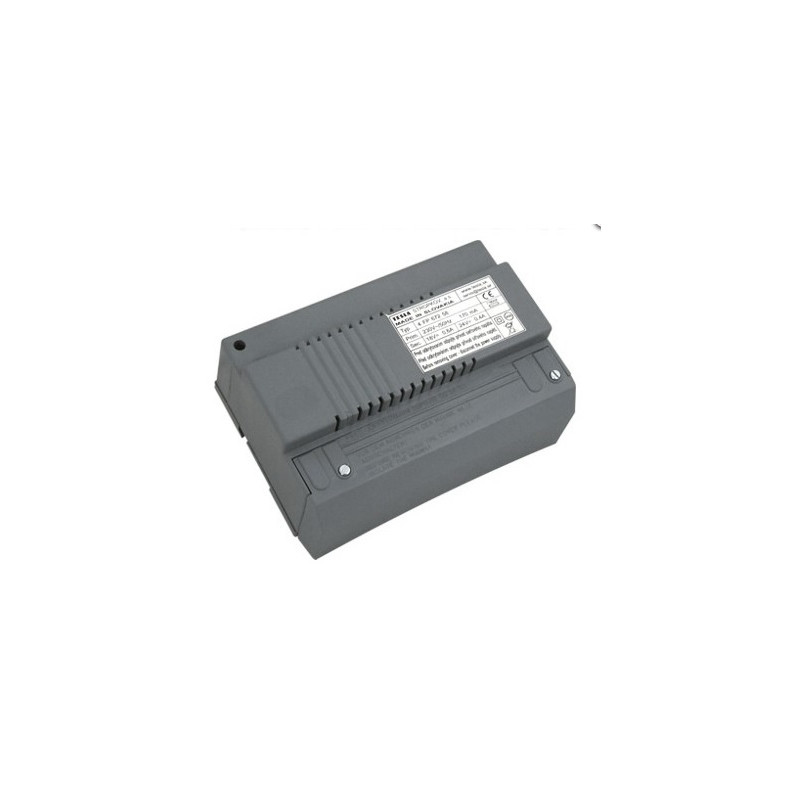

Sieťový napájač - 4FP 672 58
Vlastnosti
- vstupné napätie: 230 V, 50 Hz (25 VA)
- prúd naprázdno (bez záťaže na výstupe): ( 25 ÷ 60 ) mA
- výstupné napätia:
+18 V=/0,6 A (stabilizované)
+24 V=/0,5 A (stabilizované)
- výstupné napätia sú galvanicky oddelené
Poznámka:
4FP67258 je zdroj stabilizovaného napätia +18 V=/0,6 A pre napájanie videotelefónov - ak z výstupu +24 V nie je odoberaný žiadny prúd, potom tento prúd môže byť až 0,8 A a zdroj stabilizovaného napätia +24 V=/0,5 A pre napájanie videovrátnikov - ak z výstupu +18 V nie je odoberaný žiadny prúd, potom tento prúd môže byť až 0,7 A.
- stupeň ochrany: IP 20
- rozmery: 153 x 107 x 620 mm (šxvxh)
- hmotnosť: 1,02 kg
- prevádzkové prostredie: -10°C up to + 40°C
- vlhkosť vzduchu: max. 80%
Poznámka: DIN lišta (9xDIN) je súčasťou sieťového napájača.
Popis svoriek na svorkovniciach
L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC
+18 - výstup napätia +18V DC/0,6A (stabilizované)
GND1 - vzťažná svorka s nulovým potenciálom pre „+18 V“
+24 - výstup napätia +24V DC/0,5A
GND2 - vzťažná svorka s nulovým potenciálom pre „+24 V“
