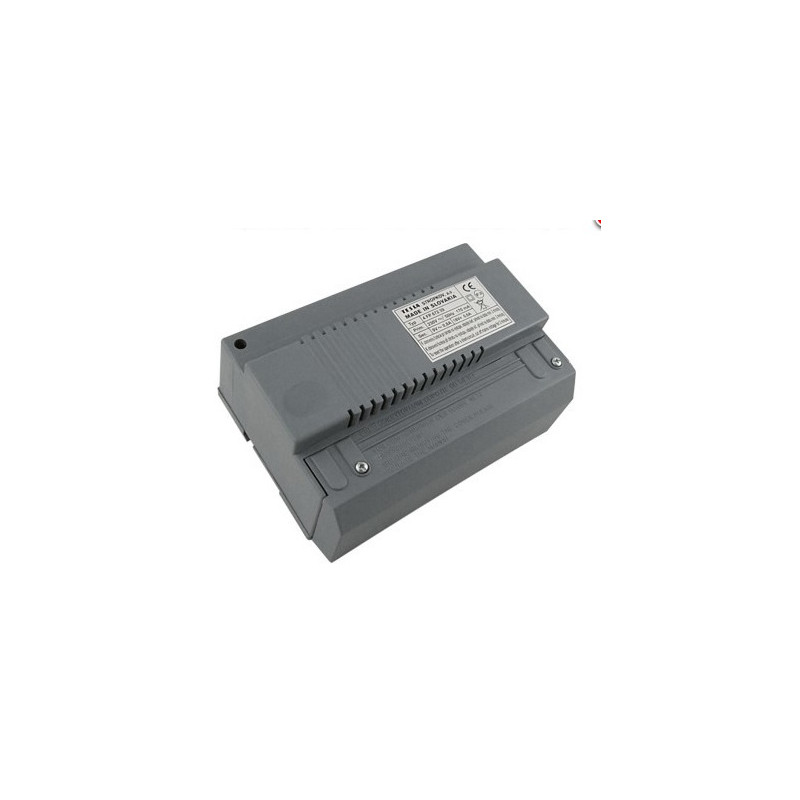

Sieťový napájač - 4FP 672 59
Vlastnosti
Sieťový napájač sa inštaluje na DIN lištu, na ktorú je prispôsobená spodná časť napájača so zaisťovacou západkou.
- vstupné napätie: 230 V, 50 Hz (25 VA)
- prúd naprázdno (bez záťaže na výstupe): ( 25 ÷ 60 ) mA
- výstupné napätie: 18 VDC / 600 mA (stabilizované)
a 9V AC / 800mA alebo 12V DC / 800mA (nestabilizované)
- výstupné napätia nie sú galvanicky oddelené
Jednosmerné napätie 12VDC dosiahnete, ak poistku z pozície FU1 preložíte na pozíciu FU2, avšak odpojí sa striedavé napätie 9 VAC .
- stupeň ochrany: IP 20
- rozmery: 153 x 107 x 620 mm (šxvxh)
- hmotnosť: 1,02 kg
- prevádzkové prostredie: -5°C up to + 40°C
- vlhkosť vzduchu: max. 80%
Poznámka: DIN lišta (9xDIN) je súčasťou sieťového napájača.
Popis svoriek na svorkovniciach
L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC
+18 - výstup napätia 18V=/0,6A (stabilizované)
~ - výstup napätia 9V AC/0.8A, resp. 9V AC/1.0A
0 - vzťažná svorka s nulovým potenciálom pre str.napätie
+ - výstup napätia 12V DC/0.5A, resp. 12V DC/1.0A
- - vzťažná svorka s nulovým potenciálom pre jednosmerné nestabil.napätie
